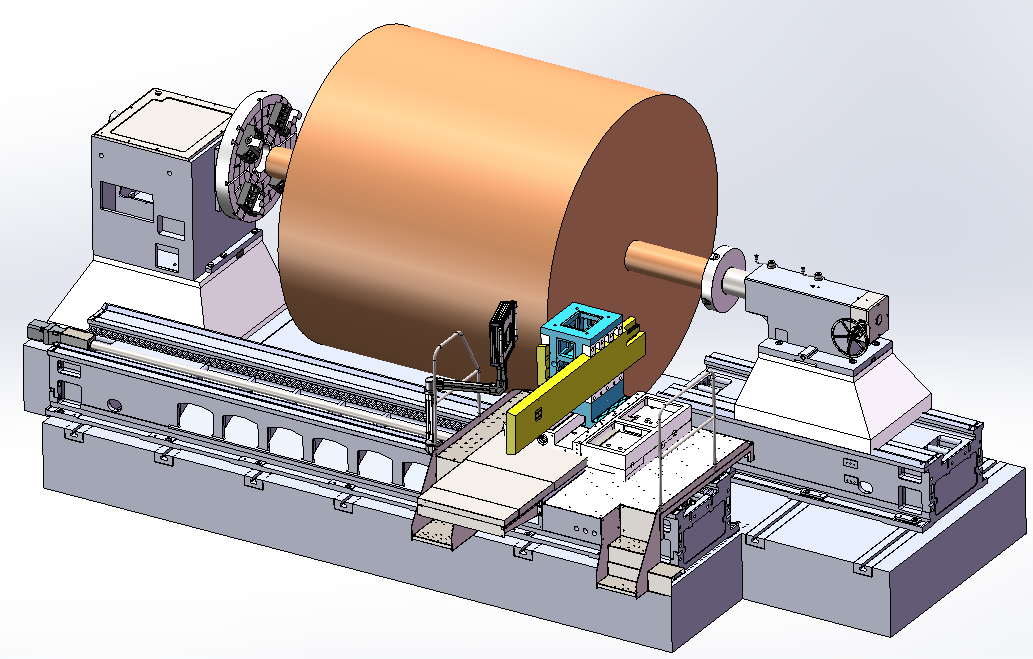

阴极辊机床是在大型卧式平床身车床基础上开发的一款多功能新产品，如首页照片所示，拖板床身与床头、尾座的连接采用分离式结构，但各部件同时把合在下部的地基上，地基内部安装有预先埋好的T型槽铁。床头和尾座轴线让开拖板床身，可有效降低设备的总体中心高，对阴极辊类工件的大的回转直径、高刚性切削的需求非常合适。配置KND2000T总线数控系统，响应速度快。车削主传动为自动两档档内无级变速，两个联动控制轴，Z轴采用滚珠丝杠副加交流伺服电机加精密减速机，X轴采用滚珠丝杠副加交流伺服电机加同步带减速结构，实现伺服移动，半闭环控制，具有很好的定位精度和重复定位精度。

机床特殊设计了专门用于车削阴极辊的框式刀架结构：刀框两侧分为短行程和长行程两个刀板，分别用于轴头和阴极辊大外圆的车削，可明显提高车削刚性及车削效率。

特殊设计了高承载床头箱和尾座，均可安装四爪卡盘，用于工件的快速准确安装。

尾座整体可沿尾座床身调整，以适应工件小范围长短变化。

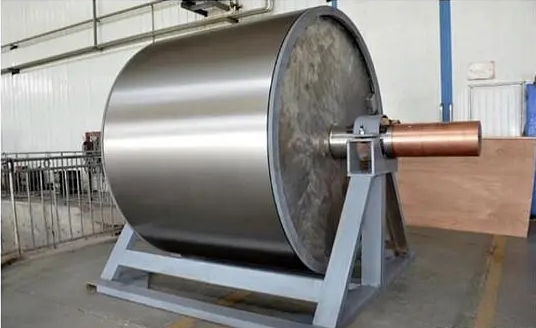

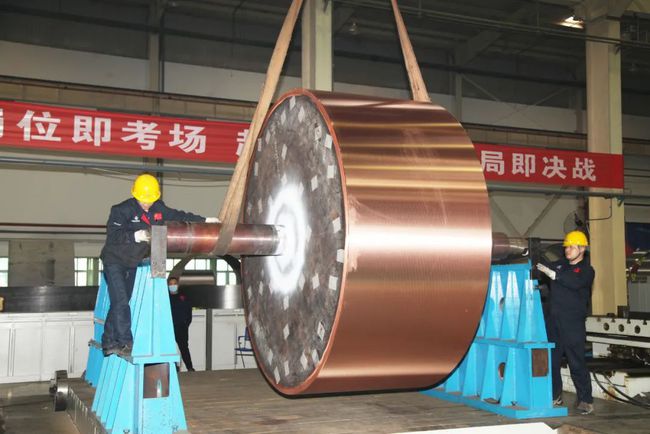

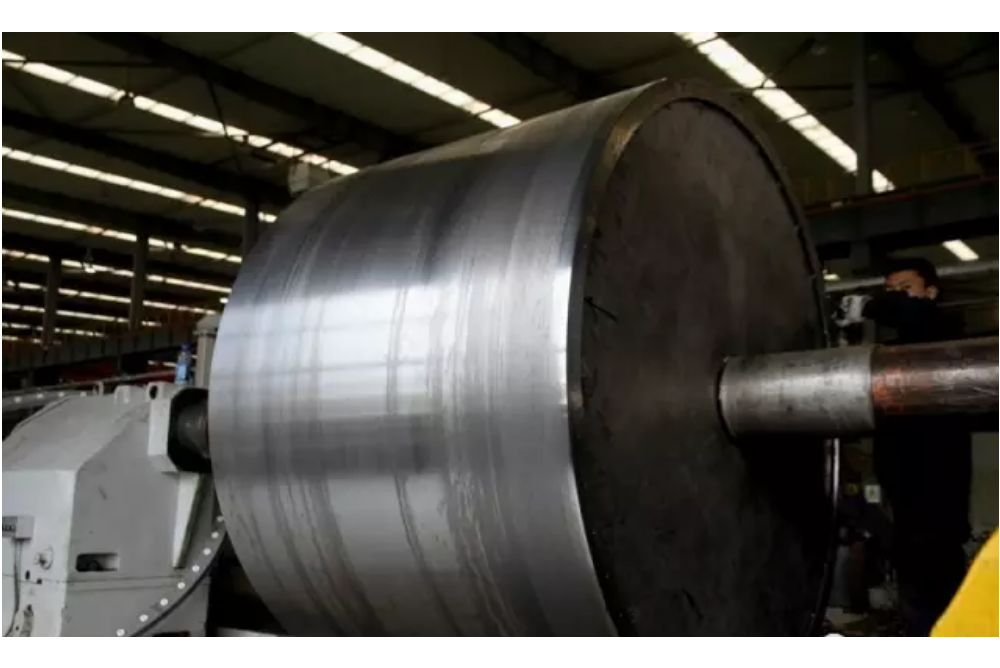

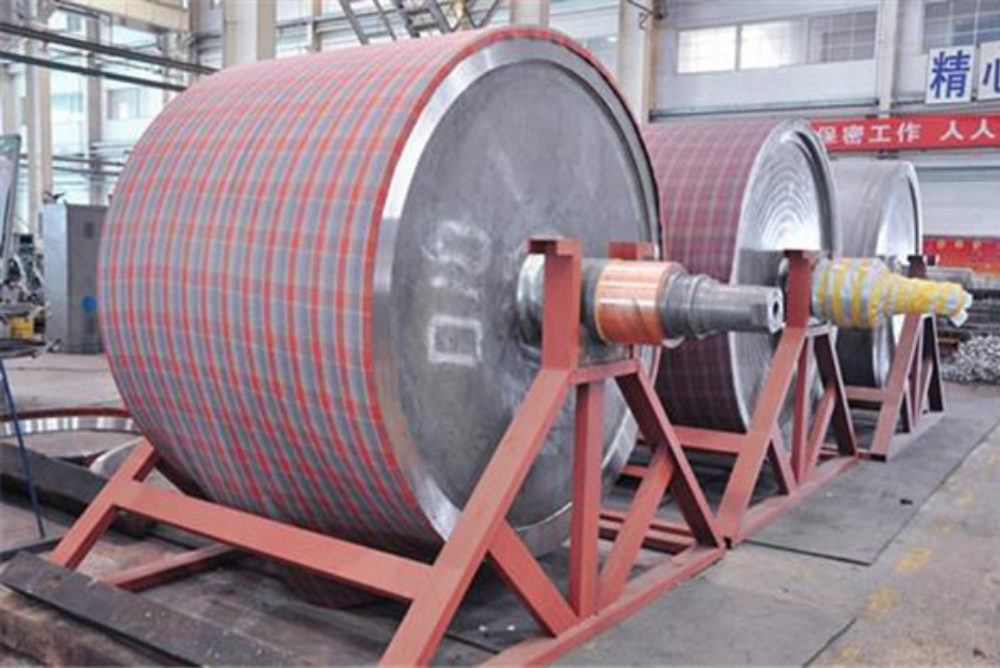

阴极辊数控车床是专门加工阴极辊、电解铜箔、钛阴极辊而定制生产的，可加工直径3-5米，长度3-8米的零件，车削快、精度高，在阴极辊生产上可以大大的提高工作效率。

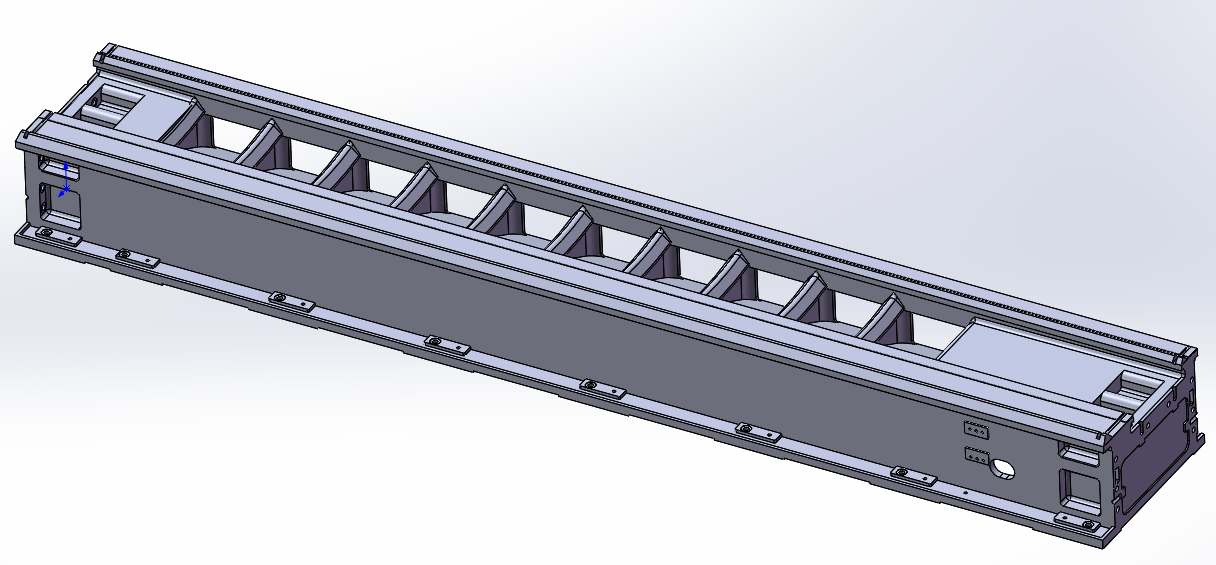

图1、床身床面为平-V结构，机床床体刚性强，承载力大，稳定性好。

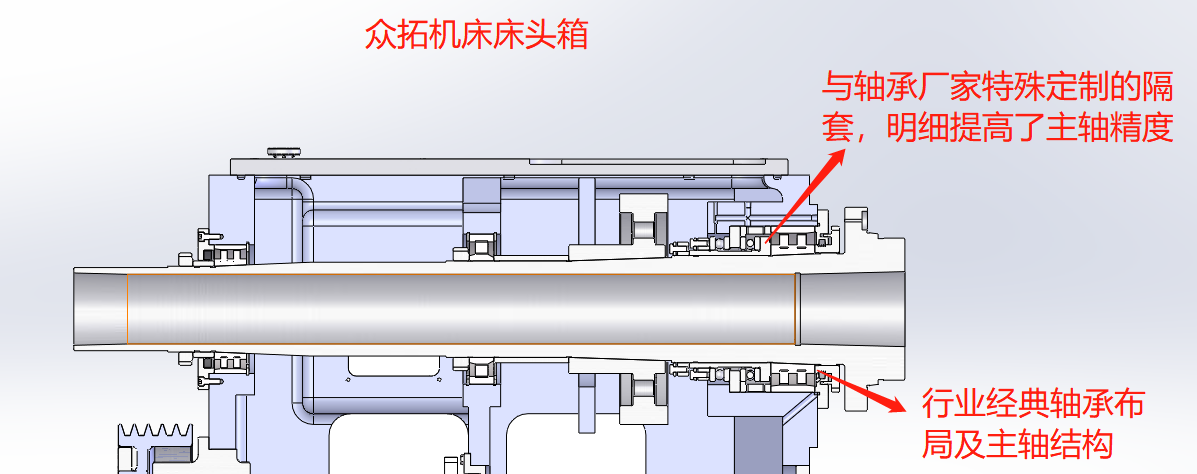

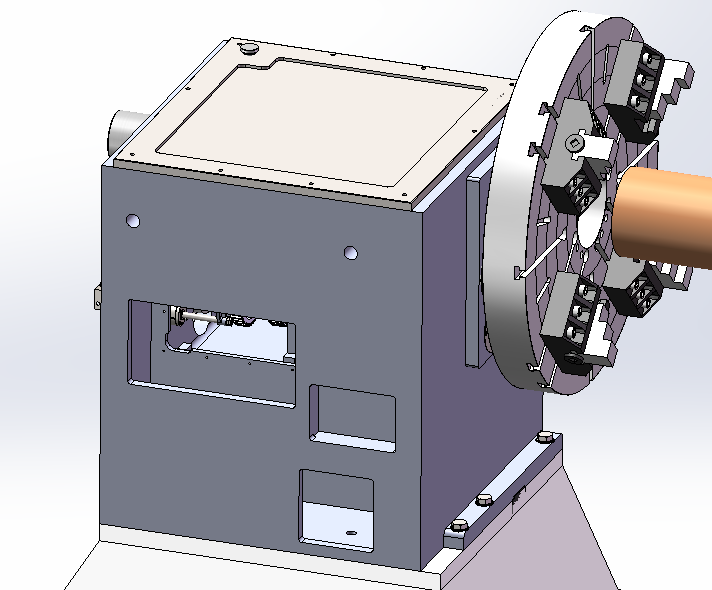

图23、主轴采用三点支撑，消除了主轴热伸长对机床精度的影响；床头主传动由伺服主电机带动，自动两档，档内无级.

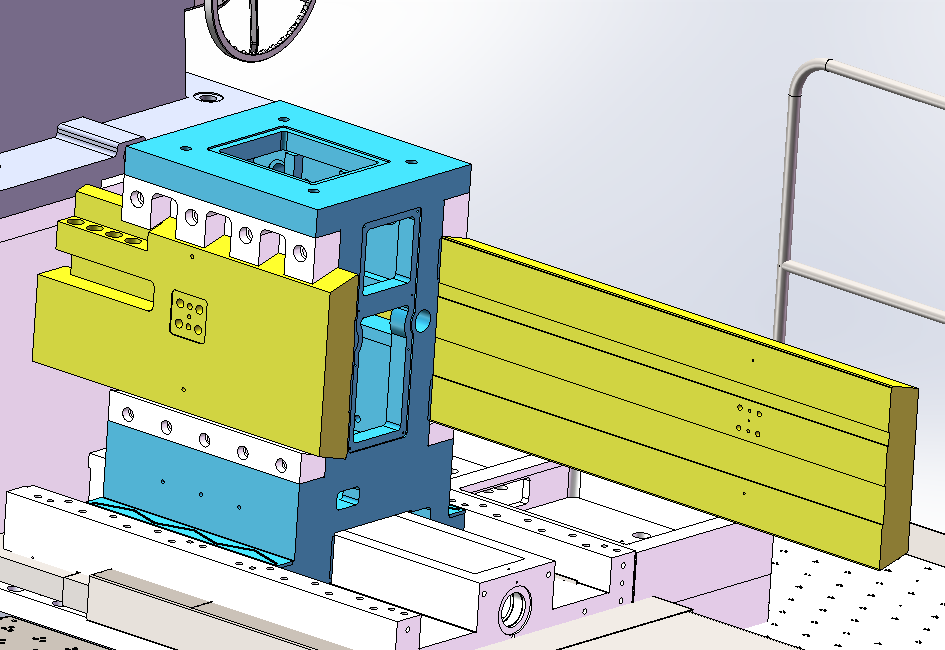

图4、特殊设计专用框式刀架结构：左右行程一长一短，短刀板手动可调200mm，长刀板可调1750mm；分别用于阴极辊的大外圆及支撑轴的车削加工。

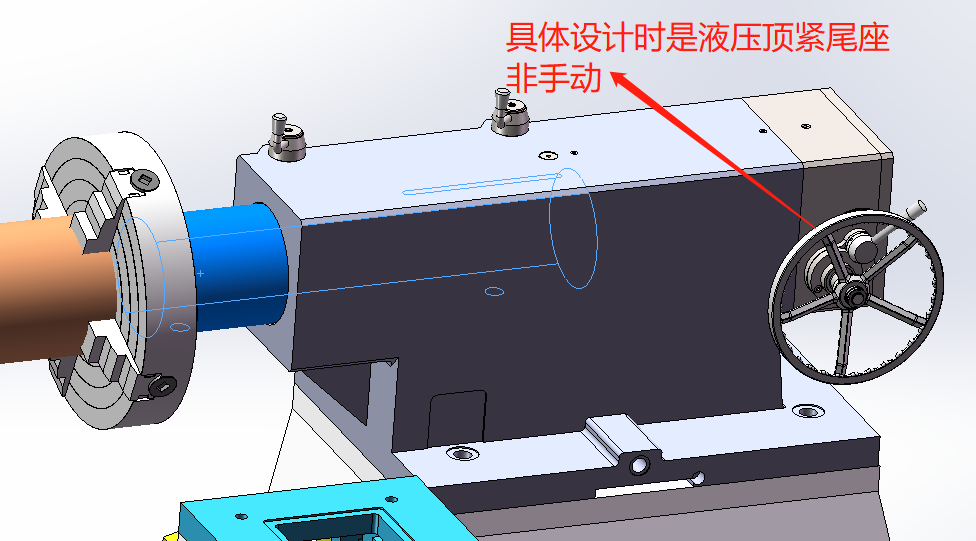

图5、特殊设计高刚性内置回转尾座，可连接手动四爪卡盘，也可安装顶尖。

图6、尾座整体可沿其床身方向做小范围调整，以适应不同长度工件的变化需求。
